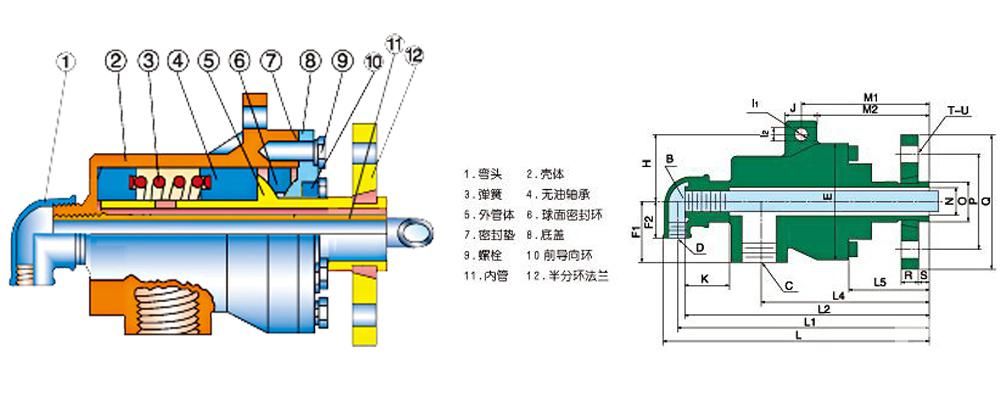

蒸汽旋轉接頭QS-GF型詳細介紹
雙向流通內管固定式——半分環法蘭連接.
| 規格 | 型號 | B | C | D | E | F1 | F2 | H | I1 | I2 | J | K | L | L1 | L2 | L4 | L5 | M1 | M2 | N | O | P | Q | R | S | T | U |
| 20 | QS-GF20-8 | G1/4 | Rc3/4 | Rc1/2 | 96 | 49 | 30 | 53 | 12 | 12 | 25 | 30 | 245 | 228 | 222 | 144 | 50 | 144 | 132 | 18 | 27 | 75 | 105 | 16 | 8 | 4 | 14 |
| 25 | QS-GF25-10 | G3/8 | Rc3/4 | Rc1/2 | 98 | 56 | 40 | 65 | 12 | 12 | 25 | 31 | 285 | 270 | 257 | 169 | 61 | 169 | 157 | 24 | 33.5 | 85 | 115 | 16 | 8 | 4 | 14 |
| 32 | QS-GF32-15 |
G1 /2 |
Rc1 | Rc1/2 | 120 | 68 | 38 | 78 | 14 | 14 | 30 | 34 | 312 | 298 | 289 | 192 | 65 | 206 | 176 | 30 | 42 | 100 | 140 | 18 | 12 | 4 | 18 |
| 40 | QS-GF40-20 |
G3 /4 |
Rc1-1/4 | Rc3/4 | 130 | 80 | 43 | 80 | 14 | 14 | 32 | 40 | 350 | 332 | 320 | 210 | 70 | 210 | 194 | 38 | 48 | 110 | 150 | 18 | 12 | 4 | 18 |
| 50 | QS-GF50-25 | G1 | Rc1-1/2 | Rc1 | 160 | 94 | 51 | 90 | 14 | 14 | 36 | 50 | 416 | 395 | 378 | 242 | 80 | 260 | 242 | 48 | 60 | 125 | 165 | 20 | 15 | 4 | 18 |
滕州宇航旋轉接頭有限公司擁有資深的設計師團隊，如果您想訂購的產品在本公司的網站上沒有展示,請致電:15166329999
